產品結構

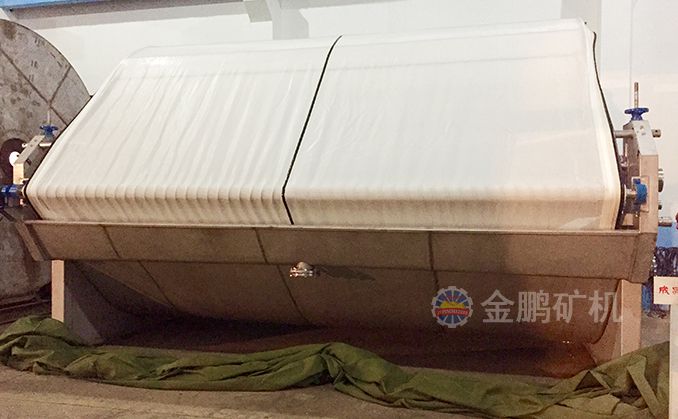

外濾式筒形真空過濾機主要由筒體、傳動機構、分配頭、主軸承、攪拌器、礦漿槽、刮板和繞線機構等構成。

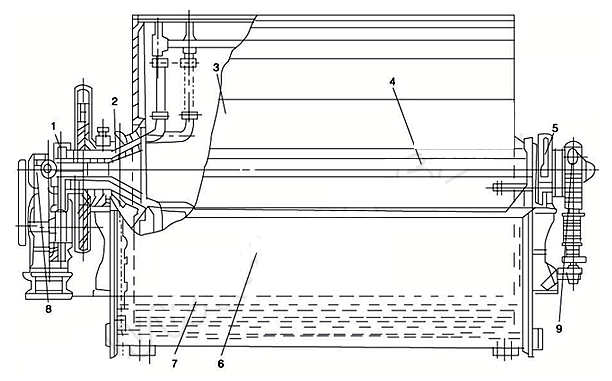

1.左、右分配頭；2. 喉管；3. 筒體；4. 刮板；5. 主軸承；6. 礦漿槽；7. 攪拌器；8. 傳動機構

產品工作原理

筒體是過濾機的主體，大型過濾機的筒體用鋼板焊接制成，小規格的采用鑄造筒體，一些老式的過濾機筒體用厚木板做成。筒體的外表面用隔條沿圓周方向分成一定數量的軸向貫通的過濾室，室與室之間嚴格地密封，互不通氣。過濾室里鋪設過濾板，一方面形成通道以便流通濾液；另一方面起著支撐過濾布的作用。

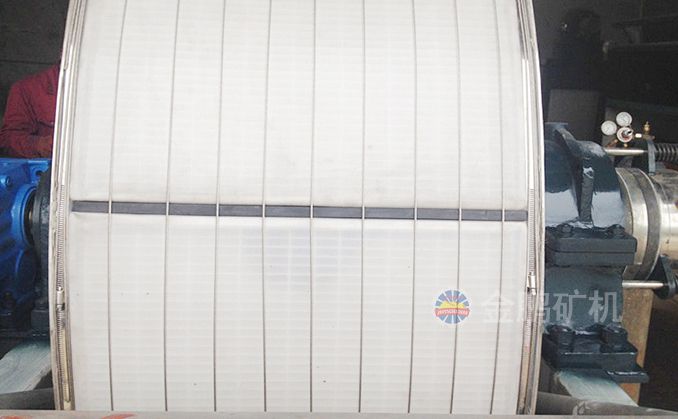

整個筒體外面裹著濾布，為了保證每室之間的密封，濾布用膠條、麻繩或棕繩嵌在隔條的繩槽內。然后再用繞線機構在筒體外面沿軸向以50-80mm的間距纏繞很多道鋼絲，把濾布固定在筒體上。

在筒體的一端有一個喉管，它有與過濾室數量相同的孔道，每個孔道都經過管子分別和對應的一個過濾室接通。傳動機構驅動筒體回轉，并且可以變換幾種速度。

產品優勢

GW型圓筒外濾式過濾機，是普通型過濾機，通過調整電機轉數實現無級變速，具有結構簡單、價格低、使用方便、維護量小、易損件少等優點。

產品參數

型號	過濾面積(m²)	筒體規格	筒體轉速(r.p.m)	真空計示壓力 KPa	抽氣量(m³/min.m²)	處理能力(t/h)	電機型號	電機筒體功率	電機攪拌器型號	電機攪拌器功率	重量
GW-3	3	φ1068×910	0.156-1.56	60-80	0.5-2	0.8-1.5	YCT132-4B	1.5	XWD0.75-4-59	0.75	2635
GW-5	5	φ1600×1060	0.156-1.56	60-80	0.5-2	1.6-2.4	YCT132-4B	1.5	XWD0.75-4-59	0.75	3760
GW-8	8	φ2000×1400	0.1-0.6	60-80	0.5-2	2.8-3.6	YCT160L-4A	2.2	Y112M-6	2.2	5455
GW-10	10	φ2000×1800	0.1-0.6	60-80	0.5-2	3.0-4.0	YCT160L-4A	2.2	Y112M-6	2.2	6017
GW-12	12	φ2000×2000	0.1-0.6	60-80	0.5-2	42434	Y112M-6	2.2	Y100L-6	1.5	6365
GW-20	20	φ2500×2650	0.14-0.54	60-80	0.5-2	3-8.0	YCT160-4B	3	XWD3-4-17	3	10600
GW-30	30	φ3350×3000	0.1-0.6	60-80	0.5-2	4.5-12	YD160M-8	2.2	XWD3-4-17	2.2	17200
GW40	40	φ3350×4000	0.1-0.6	60-80	0.5-2	6.0-16	YD160M-6	3.7	XWD4-4-17	3.7	19500
GW-50	50	φ3350×5000	0.1-0.6	60-80	0.5-2	7.5-20	YD160M-4	5	XWD5.5-7-59	5.5	21500

備注：鼓風指示壓力為10-30(Kpa)，鼓風量為0.2-0.4（m3/min.m2)
